Thread milling CNC (Kawalan Berangka Komputer) adalah proses pemesinan khusus yang telah mengubah pembuatan moden dengan menawarkan kaedah yang tepat dan serba boleh untuk mencipta benang. Panduan komprehensif ini meneroka butiran thread milling CNC, meliputi definisi, prinsip kerja, aplikasi, faedah, had, dan pertimbangan praktikal. Sama ada anda seorang profesional pemesinan, jurutera, atau sekadar ingin tahu tentang teknik pembuatan canggih, artikel ini memberikan pemahaman mendalam tentang mengapa thread milling CNC adalah kaedah pilihan untuk aplikasi benang ketepatan tinggi. Pada akhirnya, anda akan melihat bagaimana proses ini dapat memenuhi pelbagai keperluan pemesinan dan bagaimana penyedia perkhidmatan CNC kami di Malaysia dapat memberikan hasil yang luar biasa.
Apakah Thread Milling?

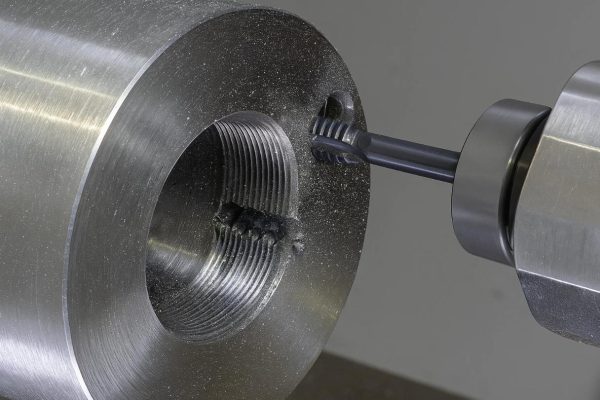

Thread milling adalah proses pemesinan yang menggunakan mesin pengisar CNC untuk mencipta benang pada bahan kerja. Berbeza dengan penyadapan tradisional, yang memotong benang ke dalam lubang pra-gerudi menggunakan sadap, thread milling menggunakan alat pemotong khusus yang dipanggil pengisar benang. Alat ini bergerak dalam laluan heliks di sekitar bahan kerja, mengeluarkan bahan untuk membentuk profil benang. Proses ini sangat serba boleh, membolehkan penciptaan benang dalaman dan luaran dengan ketepatan dan kawalan yang luar biasa.
Thread milling amat berharga untuk aplikasi di mana penyadapan sukar atau tidak praktikal. Contohnya, ia cemerlang dalam mencipta benang dalam lubang buta (di mana tiada lubang tembus untuk sadap keluar), dalam bahan keras seperti keluli keras atau titanium, atau apabila profil benang tersuai diperlukan. Ketepatan teknologi CNC memastikan pengisar benang mengikuti laluan yang diprogramkan, menghasilkan benang dengan kualiti dan konsistensi yang unggul. Ini menjadikan thread milling kaedah utama untuk aplikasi bernilai tinggi atau kritikal dalam industri seperti aeroangkasa, automotif, dan pembuatan peranti perubatan.
Bagaimana Thread Milling CNC Berfungsi?
Thread milling CNC adalah proses kompleks yang memerlukan penyelarasan tepat antara mesin CNC, alat pemotong, dan pengaturcaraan. Berikut adalah pecahan terperinci tentang cara ia berfungsi:
1. Pemilihan Alat
Memilih pengisar benang yang sesuai adalah penting untuk thread milling yang berjaya. Terdapat dua jenis utama:
-
Pengisar Benang Profil Tunggal (Titik Tunggal): Ini mempunyai satu mata pemotong, menawarkan fleksibiliti untuk mencipta pelbagai kedalaman dan pic benang. Ia sesuai untuk pengeluaran kecil atau benang tersuai.
-
Pengisar Benang Spiral-Flute (Berbilang Titik): Ini mempunyai pelbagai mata pemotong, membolehkan pemotongan lebih cepat dengan membentuk beberapa benang setiap laluan. Walau bagaimanapun, ia terhad kepada satu pic benang. Bahan dan salutan pengisar benang (contohnya, TiAlN atau AlTiN) mesti sepadan dengan bahan kerja untuk mengurangkan haus dan memanjangkan jangka hayat alat. Diameter pengisar benang harus tidak lebih daripada 70% daripada diameter benang untuk mengelakkan herotan profil.
2. Persediaan Mesin CNC
Thread milling memerlukan mesin CNC yang mampu melakukan pergerakan pelbagai paksi serentak (paksi X, Y, dan Z) untuk melaksanakan interpolasi heliks. Pengawal CNC diprogramkan untuk menggerakkan pengisar benang dalam laluan bulat sambil memajukan secara paksi pada kadar pic benang. Pengaturcaraan Laluan Alat Program CNC menggunakan perintah G-code (contohnya, G02 atau G03) untuk interpolasi heliks, mengawal koordinasi antara gerakan bulat (paksi X dan Y) dengan gerakan linear (paksi Z). Pertimbangan pengaturcaraan utama termasuk:
-
Arah Potong: Pengisaran ke bawah (pengisaran segerak), di mana alat bergerak searah dengan putarannya, lebih disukai untuk mengurangkan daya pemotongan, pembentukan serpihan yang lebih baik, dan jangka hayat alat yang lebih baik.
-
Strategi Masuk dan Keluar: Kaedah biasa termasuk:
-
Plung Linear: Ringkas tetapi boleh menyebabkan beban alat yang tinggi dan serpihan panjang.
-
Masuk Suku Bulatan: Merakam masuk ke dalam bahan selama 90°, mengurangkan tekanan alat.
-
Masuk Separuh Bulatan 180 Darjah: Menawarkan hasil terbaik tetapi memerlukan usaha pengaturcaraan yang lebih.
-
-
Berhenti di Bawah: Untuk benang dalaman, berhenti seketika di bahagian bawah lubang memastikan benang terbentuk sepenuhnya.
4. Proses Pemesinan
Untuk benang dalaman, pengisar benang bermula di bahagian bawah lubang pra-gerudi dan bergerak ke atas dalam laluan heliks. Untuk benang luaran, ia bergerak di sekeliling bahagian luar bahan kerja silinder. Mesin CNC mengawal kelajuan, kadar suapan, dan kedalaman pemotongan untuk memastikan ketepatan. Penyejuk melalui-alat sering digunakan, terutamanya untuk lubang buta, untuk membuang serpihan dan menjaga kawasan pemotongan sejuk.
5. Pembuangan Seripihan
Thread milling menghasilkan serpihan pendek berbentuk koma, yang lebih mudah dibuang berbanding serpihan panjang dan berantai dari penyadapan. Ini mengurangkan risiko serpihan tersumbat dan meningkatkan kemasan permukaan.
6. Pengesahan
Sebelum pemesinan, laluan alat disimulasikan untuk memeriksa perlanggaran dan memastikan bentuk benang yang betul. Selepas pemesinan, benang diperiksa menggunakan alat benang atau alat pengukur optik untuk mengesahkan ketepatan.
Proses ini memastikan benang yang tepat dan berkualiti tinggi yang disesuaikan dengan keperluan khusus.
Untuk Apa Thread Milling Digunakan?
Thread milling digunakan dalam pelbagai aplikasi di mana benang berkualiti tinggi adalah penting, terutamanya apabila penyadapan tradisional tidak sesuai. Penggunaan utama termasuk:
-
Lubang Buta: Thread milling sesuai untuk lubang buta, menghapuskan risiko patahnya sadap dalam bahan kerja.
-
Bahan Keras: Ia cemerlang dalam bahan seperti keluli keras, titanium, atau Inconel, di mana sadap mungkin gagal kerana daya pemotongan tinggi.
-
Benang Diameter Besar: Thread milling lebih disukai untuk benang besar, di mana sadap mahal atau tidak praktikal.
-
Profil Benang Tersuai: Ia membolehkan benang tersuai dengan melaraskan laluan alat, sesuai untuk reka bentuk proprietari atau bukan standard.
-
Aplikasi Ketepatan Tinggi: Industri seperti aeroangkasa, perubatan, dan automotif bergantung pada thread milling untuk toleransi ketat dan kemasan licin.
-
Pembaikan Benang: Ia boleh membaiki benang yang rosak atau tercabut, menyelamatkan komponen dari dibuang.
Industri Menggunakan Thread Milling
|
Industri |
Aplikasi |
|---|---|
|
Aeroangkasa |
Bahagian enjin, komponen struktur |
|
Automotif |
Blok enjin, komponen transmisi |
|
Perubatan |
Implan, instrumen pembedahan |
|
Tenaga |
Peralatan minyak dan gas, komponen tekanan tinggi |
|
Pemesinan Am |
Prototaip, pengeluaran kecil |
Keserbagunaan thread milling menjadikannya penting untuk aplikasi bernilai tinggi atau kritikal.
Apakah Faedah Thread Milling?
Thread milling menawarkan kelebihan ketara berbanding penyadapan tradisional:
-
Ketepatan dan Kawalan: Thread milling memberikan bentuk benang, kemasan, dan ketepatan posisi yang unggul, sesuai untuk aplikasi ketepatan tinggi.
-
Keselamatan: Risiko kerosakan alat dikurangkan, kerana pengisar benang boleh ditarik balik, tidak seperti sadap yang boleh tersangkut.
-
Keserbagunaan Bahan: Ia mengendalikan bahan keras atau eksotik dengan cekap.
-
Pembuangan Seripihan: Pergerakan heliks menghasilkan seripihan pendek, mengurangkan risiko tersumbat dan meningkatkan kemasan permukaan.
-
Fleksibiliti: Satu pengisar benang boleh menghasilkan pelbagai saiz dan jenis benang, meminimumkan inventori alat.
-
Keberkesanan Kos: Untuk pengeluaran kecil atau benang tersuai, thread milling lebih ekonomik berbanding sadap khusus.
-
Benang Penuh di Bawah: Ia membolehkan benang mencapai bahagian bawah lubang buta, tidak seperti penyadapan.
-
Tiada Pemegang Khas: Pemegang alat standard mencukupi, tidak seperti keperluan pemegang tekanan-mampatan untuk penyadapan.
Kelebihan ini menjadikan thread milling teknik berharga untuk pemesinan ketepatan.
Apakah Had Thread Milling?
Walaupun mempunyai kelebihan, thread milling mempunyai beberapa kelemahan:
-
Memakan Masa: Ia memerlukan pelbagai laluan, menjadikannya lebih perlahan berbanding proses penyadapan satu laluan.
-
Memerlukan CNC Lanjutan: Tidak semua mesin CNC menyokong pergerakan pelbagai paksi yang diperlukan untuk thread milling.
-
Kos Permulaan Lebih Tinggi: Pengisar benang dan kepakaran pengaturcaraan boleh lebih mahal berbanding sadap.
-
Haus Alat: Pengisar benang mungkin lebih cepat haus, terutamanya dengan bahan kekal, meningkatkan kos penggantian.
-
Kerumitan Pengaturcaraan: Mencipta G-code yang tepat untuk thread milling memerlukan pengetahuan pengaturcaraan CNC yang lanjutan.
Memilih Pengisar Benang yang Sesuai
Memilih pengisar benang yang sesuai adalah penting untuk kejayaan. Pertimbangan utama termasuk:
-
Jenis Pengisar Benang: Pengisar profil tunggal menawarkan fleksibiliti, manakala pengisar spiral-flute lebih cepat untuk benang.
-
Diameter: Diameter pengisar benangharus harus ≤70% daripada diameter benang untuk mengelakkan herotan.
-
Keserasian Bahan: Gunakan pengisar benang bersalut (contohnya, TiAlN) untuk bahan keras untuk mengurangkan haus.
-
Pilihan Penyejuk: Penyejuk melalui-alat meningkatkan pembuangan seripihan dalam lubang dalam atau buta.
-
Panjang dan Jangkauan Alat: Pastikan kekakuan mencukupi untuk lubang dalam untuk mencegah pesongan.
Pengaturcaraan Operasi Thread Milling
Pengaturcaraan thread milling memerlukan penciptaan laluan interpolasi heliksial. Titik utama termasuk:
-
Interpolasi Heliks: Gunakan perintah G-code G02 atau G03.
-
Arah Potong: Pengisaran ke bawah lebih disukai untuk pembentukan serpihan dan jangkaha ot yang lebih baik.
-
Berhenti di Bawah: Berhenti seketika memastikan pembentukan benang penuh dalam lubang buta.
-
Pengesahan Laluan Alat: Simulasikan laluan alat untuk mengelakkan perlanggaran dan memastikan ketepatan.
Penyelesaian Masalah Thread Milling
Isu biasa dan penyelesaian termasuk:
|
Isu |
Penyelesaian |
|---|---|
|
Haus Flank |
Kurangkan kelajuan spindel, tingkatkan suapan, tingkatkan penyejuk. |
|
Pinggir Terpecah |
Kurangkan kadar suapan, tingkatkan kelajuan spindel, periksa kekakuan. |
|
Penumpukan Bahan |
Gunakan kelajuan/suapan yang betul, salutan sesuai, penyejuk yang mencukupi. |
|
Getaran/Chatter |
Kurangkan suapan, bahagikan potongan, pastikan pemasangan kukuh. |
|
Ketepatan Benang |
Kurangkan penandaan alat, sahkan dimensi program. |
Kesimpulan
Thread milling CNC adalah teknik yang kuat dan serba boleh, sesuai untuk pengeluaran benang dengan ketepatan, fleksibiliti, dan keselamatan yang tinggi. Walaupun ia mungkin lebih perlahan dan memerlukan peralatan canggih berbanding penyadapan, faedahnya menjadikannya penting untuk aplikasi bernilai tinggi atau kritikal dalam industri seperti aeroangkasa, automotif, dan pembuatan peranti perubatan.
